仏旗掲揚ポール[テーパーハンドルタイプ]
昇降用のワイヤーロープをポール内部に納め、ハンドル操作で昇降させるタイプ。
旗の掲揚時にワイヤーロープが隠れる美しいシルエットが建物とも美しく調和します。
EP-Uz 埋込式
機種
|
地上高さ
|
根本径
|
先端径 | 重量 | 分割数 | 基礎寸法 | |
H
|
ΦD1
|
ΦD2
|
Kg | N | h | w | |
5EP-Uz
|
5,000
|
120
|
75
|
16 | 2 | 500 | 500 |
6EP-Uz
|
6,000
|
120
|
75
|
18 | 2 | 1,000 | 500 |
7EP-Uz
|
7,000
|
120
|
75
|
21 | 2 | 1,000 | 500 |
8EP-Uz
|
8,000
|
120
|
75
|
28 | 2 | 1,000 | 600 |
9EP-Uz | 9,000 | 120 | 75 | 31 | 2 | 1,000 | 600 |
10EP-Uz | 10,000 | 165 | 75 | 46 | 3 | 1,000 | 600 |
11EP-Uz | 11,000 | 165 | 75 | 48 | 3 | 1,000 | 600 |
12EP-Uz | 12,000 | 165 | 75 | 57 | 3 | 1,000 | 700 |
(寸法単位 mm)

EP-Bcz 鋳物ベース式
機種
|
地上高さ
|
地際径
|
先端径 | 重量 | 分割数 | 基礎寸法 | ベース寸法 | アンカー寸法 | |||||
H
|
ΦD1
|
ΦD2
|
Kg | N | h | □W | i | ΦC | □P | Φd | L | K | |
5EP-
Bcz
|
5,000
|
120
|
75
|
16 | 2 | 500 | 500 | 285 | 370 | 220 | M20 | 500 | 75 |
6EP-
Bcz
|
6,000
|
120
|
75
|
18 | 2 | 1,000 | 500 | 285 | 370 | 220 | M20 | 500 | 75 |
7EP-
Bcz
|
7,000
|
120
|
75
|
21 | 2 | 1,000 | 500 | 285 | 370 | 220 | M20 | 500 | 75 |
8EP-
Bcz
|
8,000
|
120
|
75
|
28 | 2 | 1,000 | 600 | 285 | 370 | 220 | M20 | 500 | 75 |
9EP-Bcz | 9,000 | 120 | 75 | 31 | 2 | 1,000 | 600 | 285 | 370 | 220 | M20 | 500 | 75 |
10EP-Bcz | 10,000 | 165 | 75 | 46 | 3 | 1,000 | 600 | 430 | 500 | 300 | M24 | 600 | 100 |
11EP-Bcz | 11,000 | 165 | 75 | 48 | 3 | 1,000 | 600 | 430 | 500 | 300 | M24 | 600 | 100 |
12EP-Bcz | 12,000 | 165 | 75 | 57 | 3 | 1,000 | 700 | 430 | 500 | 300 | M24 | 600 | 100 |
(寸法単位 mm)

●基礎寸法は、地耐力10ton/m2で設計した参考寸法です。
●設計風速は、建築基準法第3章第87条風圧力による各地域の基準風速に準拠しています。
●基準風速Vo=40m/s以上の地域で粗度区分Ⅱ以上の地域は特別設計となります。別途お問い合わせください。
●重量には、本体、キャップ、リング、昇降装置、その他の部品のすべてを含んでいます。
●標準価格には、アンカーボルトは含まれておりません。



■設置高は15m以下でお使いください。
基準風速Vo=40m/s以上の地域で粗度区分Ⅱ以上の地域は特別設計となります。別途お問い合わせください。
■事故防止のため、夜間は旗を掲揚したままにせず、日没時には旗を降ろしてください。
■取り付ける旗は1枚のみとしてください。
■強風時(瞬間最大風速15m/s以上)は必ず旗を降ろしてください。故障の原因となります。
■埋め込み式の場合、黒色塗装の範囲内での埋め込みを行ってください。
■基礎工事の際、水抜き用の孔をふさがないでください。
■輸送の都合上、本体を分割しているものがあります。
仏旗掲揚ポール[ロープタイプ]
ロープで旗を昇降する、人気の高いスタンダードモデル。
FP-Uz 埋込式
機種
|
地上高さ
|
根本径
|
先端径 | 重量 | 分割数 | 基礎寸法 | |
H
|
ΦD1
|
ΦD2
|
Kg | N | h | w | |
3FP-Uz
|
3,000
|
90
|
75
|
8 | - | 500 | 400 |
4FP-Uz
|
4,000
|
90
|
75
|
10 | - | 500 | 400 |
5FP-Uz
|
5,000
|
90
|
75
|
13 | - | 500 | 400 |
6FP-Uz
|
6,000
|
90
|
75
|
18 | 2 | 1,000 | 400 |
7FP-Uz | 7,000 | 120 | 75 | 24 | 2 | 1,000 | 500 |
8FP-Uz | 8,000 | 120 | 75 | 26 | 2 | 1,000 | 500 |
9FP-Uz | 9,000 | 120 | 75 | 35 | 2 | 1,000 | 600 |
10FP-Uz | 10,000 | 120 | 75 | 37 | 2 | 1,000 | 600 |
11FP-Uz | 11,000 | 120 | 75 | 44 | 3 | 1,000 | 600 |
12FP-Uz | 12,000 | 165 | 75 | 56 | 3 | 1,000 | 700 |
13FP-Uz | 13,000 | 165 | 75 | 58 | 3 | 1,000 | 700 |
14FP-Uz | 14,000 | 165 | 75 | 78 | 3 | 1,500 | 700 |
15FP-Uz | 15,000 | 165 | 75 | 80 | 3 | 1,500 | 700 |
16FP-Uz | 16,000 | 200 | 75 | 125 | 4 | 1,500 | 900 |
18FP-Uz | 18,000 | 200 | 75 | 130 | 4 | 1,500 | 900 |
20FP-Uz | 20,000 | 200 | 75 | 148 | 4 | 1,500 | 900 |
(寸法単位 mm)
●基礎寸法は、地耐力10ton/m2で設計した参考寸法です。
●設計風速は、建築基準法第3章第87条風圧力による各地域の基準風速に準拠しています。
●基準風速Vo=40m/s以上の地域で粗度区分Ⅱ以上の地域は特別設計となります。別途お問い合わせください。
●重量には、本体、キャップ、その他の部品のすべてを含んでいます。
●標準価格には、ロープ(地上高さ×2m −1)はセットされています。
それ以必要とされる場合は発注時にお知らせください。
FP-Bcz・FP-Bpz 鋳物ベース式・板ベース式
機種
|
地上高さ
|
地際径
|
先端径 | 重量 | 分割数 | 基礎寸法 | ベース寸法 | アンカー寸法 | |||||
H
|
ΦD1
|
ΦD2
|
Kg | N | h | □W | i | ΦC | □P | Φd | L | K | |
3FP-Bcz
|
3,000
|
90
|
75
|
7 | - | 500 | 400 | 250 | 290 | 174 | M16 | 450 | 60 |
4FP-Bcz
|
4,000
|
90
|
75
|
9 | - | 500 | 400 | 250 | 290 | 174 | M16 | 450 | 60 |
5FP-Bcz
|
5,000
|
90
|
75
|
12 | - | 500 | 400 | 250 | 290 | 174 | M16 | 450 | 60 |
6FP-Bcz
|
6,000
|
90
|
75
|
14 | 2 | 1,000 | 400 | 250 | 290 | 174 | M16 | 450 | 60 |
7FP-Bcz | 7,000 | 120 | 75 | 21 | 2 | 1,000 | 500 | 285 | 370 | 220 | M20 | 500 | 75 |
8FP-Bcz | 8,000 | 120 | 75 | 23 | 2 | 1,000 | 500 | 285 | 370 | 220 | M20 | 500 | 75 |
9FP-Bcz | 9,000 | 120 | 75 | 31 | 2 | 1,000 | 600 | 285 | 370 | 220 | M20 | 500 | 75 |
10FP-Bcz | 10,000 | 120 | 75 | 33 | 2 | 1,000 | 600 | 285 | 370 | 220 | M20 | 500 | 75 |
11FP-Bcz | 11,000 | 120 | 75 | 40 | 2 | 1,000 | 600 | 285 | 370 | 220 | M20 | 500 | 75 |
12FP-Bcz | 12,000 | 165 | 75 | 51 | 3 | 1,000 | 700 | 430 | 500 | 300 | M24 | 600 | 100 |
13FP-Bcz | 13,000 | 165 | 75 | 53 | 3 | 1,000 | 700 | 430 | 500 | 300 | M24 | 600 | 100 |
14FP-Bcz | 14,000 | 165 | 75 | 68 | 3 | 1,500 | 700 | 430 | 500 | 300 | M24 | 600 | 100 |
15FP-Bcz | 15,000 | 165 | 75 | 70 | 3 | 1,500 | 700 | 430 | 500 | 300 | M24 | 600 | 100 |
16FP-Bpz | 16,000 | 200 | 75 | 110 | 4 | 1,500 | 900 | 500 | 660 | 400 | M30 | 700 | 120 |
18FP-Bpz | 18,000 | 200 | 75 | 115 | 4 | 1,500 | 900 | 500 | 660 | 400 | M30 | 700 | 120 |
20FP-Bpz | 20,000 | 200 | 75 | 132 | 4 | 1,500 | 900 | 500 | 660 | 400 | M30 | 700 | 120 |
(寸法単位 mm)
●基礎寸法は、地耐力10ton/m2で設計した参考寸法です。
●設計風速は、建築基準法第3章第87条風圧力による各地域の基準風速に準拠しています。
●基準風速Vo=40m/s以上の地域で粗度区分Ⅱ以上の地域は特別設計となります。別途お問い合わせください。
●重量には、本体、キャップ、その他の部品のすべてを含んでいます。
●アンカーボルトは含まれておりません。
●標準価格には、ロープ(地上高さ×2m−1)はセットされています。それ以上必要とされる場合は
発注時にお知らせください。
![仏旗掲揚ポール[ロープタイプ]](https://image.jimcdn.com/app/cms/image/transf/none/path/s1454947f357eb2c1/image/i7fa1e202324d0f00/version/1371618638/%E4%BB%8F%E6%97%97%E6%8E%B2%E6%8F%9A%E3%83%9D%E3%83%BC%E3%83%AB-%E3%83%AD%E3%83%BC%E3%83%97%E3%82%BF%E3%82%A4%E3%83%97.jpg)
旗とポールの標準的な設置寸法
ポールの間隔
|
国旗の高さ
|
||
H1
|
H2
|
W
|
縦×横巾
|
6,000
|
5,000
|
1,200×1,600 | 900×1,350 |
7,000 |
6,000
|
||
8,000 | 7,000 | 1,600×1,900 | 1,000×1,500 |
9,000 | 8,000 | ||
10,000 | 9,000 | 1,900×2,200 | 1,200×1,800 |
11,000 | 10,000 | ||
12,000 | 11,000 | ||
13,000 | 12,000 | 2,200×3,000 | 1,400×2,100 |
14,000 | 13,000 | ||
15,000 | 14,000 |
製品仕様
■丸みを帯びた安全性向上モデルのクリートを採用。
■クリートはロープの挟み込みやすいワンタッチ方式。
■先端キャップは、滑車を内蔵したタイプでロープの耐久性が向上、さらに本体からキャップまで全てがJIS規格適合合金でリサイクルが可能。
取り扱い・設置注意事項(テーパーハンドルタイプ・ロープタイプ共通)
■設置高は15m以下でお使いください。
基準風速Vo=40m/s以上の地域で粗度区分Ⅱ以上の地域は特別設計となります。別途お問い合わせください。
■事故防止のため、夜間は旗を掲揚したままにせず、日没時には旗を降ろしてください。
■取り付ける旗は1枚のみとしてください。
■強風時(瞬間最大風速15m/s以上)は必ず旗を降ろしてください。故障の原因となります。
■埋め込み式の場合、黒色塗装の範囲内での埋め込みを行ってください。
■基礎工事の際、水抜き用の孔をふさがないでください。
■輸送の都合上、本体を分割しているものがあります。

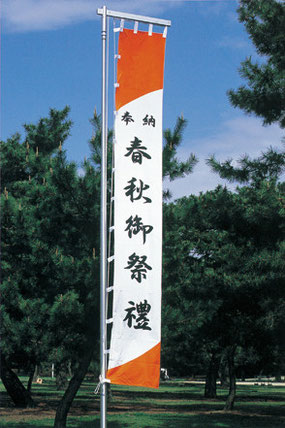

幟ポール[Gタイプ]
比較的風の抵抗の大きなのぼりを美しく掲揚するために、強度、耐久性を十分に考慮したGタイプ。

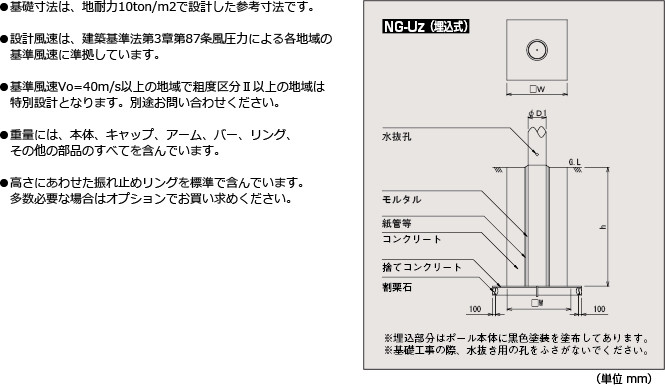

NG-Uz 埋込式
機種
|
地上高さ
|
根本径
|
先端径 | 重量 | 分割数 | 基礎寸法 | |
H
|
ΦD1
|
ΦD2
|
Kg | N | h | w | |
8NG-Uz
|
8,000
|
120
|
90
|
35 | 2 | 1,000 | 500 |
9NG-Uz
|
9,000
|
120
|
90
|
44 | 2 | 1,000 | 600 |
10NG-Uz
|
10,000
|
120
|
90
|
46 | 2 | 1,000 | 600 |
11NG-Uz
|
11,000
|
165
|
90
|
63 | 3 | 1,000 | 700 |
12NG-Uz | 12,000 | 165 | 90 | 66 | 3 | 1,000 | 700 |
13NG-Uz | 13,000 | 200 | 90 | 124 | 3 | 1,500 | 900 |
14NG-Uz | 14,000 | 200 | 90 | 129 | 3 | 1,500 | 900 |
15NG-Uz | 15,000 | 200 | 90 | 132 | 3 | 1,500 | 900 |
(寸法単位 mm)

NG-Bcz・NG-Bpz 鋳物ベース式・板ベース式
機種
|
地上高さ
|
地際径
|
先端径 | 重量 | 分割数 | 基礎寸法 | ベース寸法 | アンカー寸法 | |||||
H
|
ΦD1
|
ΦD2
|
Kg | N | h | □W | i | ΦC | □P | Φd | L | K | |
8NG-Bcz
|
8,000
|
120
|
90
|
32 | 2 | 1,000 | 500 | 285 | 370 | 220 | M20 | 500 | 75 |
9NG-Bcz
|
9,000
|
120
|
90
|
40 | 2 | 1,000 | 600 | 285 | 370 | 220 | M20 | 500 | 75 |
10NG-Bcz
|
10,000
|
120
|
90
|
42 | 2 | 1,000 | 600 | 285 | 370 | 220 | M20 | 500 | 75 |
11NG-Bcz
|
11,000
|
165
|
90
|
57 | 3 | 1,000 | 700 | 430 | 500 | 300 | M24 | 600 | 100 |
12NG-Bcz | 12,000 | 165 | 90 | 60 | 3 | 1,000 | 700 | 430 | 500 | 300 | M24 | 600 | 100 |
13NG-Bpz | 13,000 | 200 | 90 | 109 | 3 | 1,500 | 900 | 430 | 660 | 400 | M30 | 700 | 120 |
14NG-Bpz | 14,000 | 200 | 90 | 114 | 3 | 1,500 | 900 | 500 | 660 | 400 | M30 | 700 | 120 |
15NG-Bpz | 15,000 | 200 | 90 | 117 | 3 | 1,500 | 900 | 500 | 660 | 400 | M30 | 700 | 120 |
(寸法単位 mm)

●基礎寸法は、地耐力10ton/m2で設計した参考寸法です。
●設計風速は、建築基準法第3章第87条風圧力による各地域の基準風速に準拠しています。
●基準風速Vo=40m/s以上の地域で粗度区分Ⅱ以上の地域は特別設計となります。別途お問い合わせください。
●重量には、本体、キャップ、アーム、バー、リング、その他の部品のすべてを含んでいます。
●アンカーボルトは含まれておりません。
●高さにあわせた振れ止めリングを標準で含んでいます。
多数必要な場合はオプションでお買い求めください。


オプション

製品仕様
■頭部が風の向きによって360度回転する機構。
■埋め込み式、ベース式以外に貫通ボルト式にもカスタム対応可能。

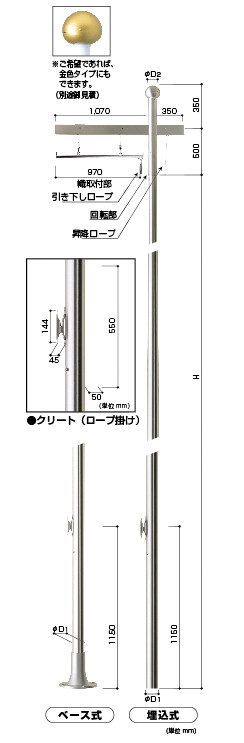

幟ポール[Nタイプ]
すっきりとした無駄のないデザインのベーシックタイプ、斬新なデザインとリーズナブルな価格を実現しました。

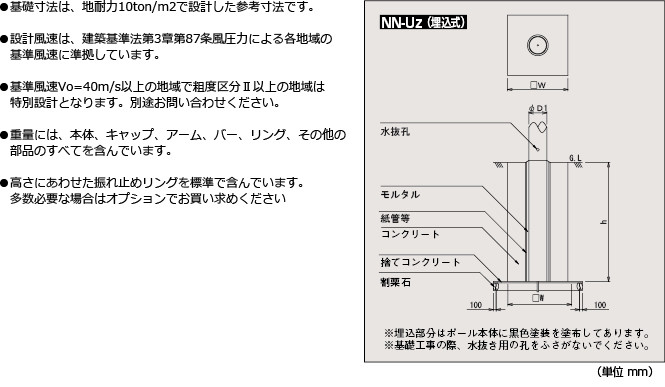

NN-Uz 埋込式
機種
|
地上高さ
|
根本径
|
先端径 | 重量 | 分割数 | 基礎寸法 | |
H
|
ΦD1
|
ΦD2
|
Kg | N | h | w | |
6NN-Uz
|
6,000
|
90
|
75
|
25 | 2 | 1,000 | 400 |
7NN-Uz
|
7,000
|
120
|
75
|
31 | 2 | 1,000 | 500 |
8NN-Uz
|
8,000
|
120
|
75
|
33 | 2 | 1,000 | 500 |
9NN-Uz
|
9,000
|
120
|
75
|
42 | 2 | 1,000 | 600 |
10NN-Uz | 10,000 | 120 | 75 | 44 | 2 | 1,000 | 600 |
11NN-Uz | 11,000 | 120 | 75 | 51 | 3 | 1,000 | 600 |
12NN-Uz | 12,000 | 165 | 75 | 64 | 3 | 1,000 | 700 |
13NN-Uz | 13,000 | 165 | 75 | 66 | 3 | 1,500 | 900 |
14NN-Uz | 14,000 | 165 | 75 | 86 | 3 | 1,500 | 900 |
15NN-Uz | 15,000 | 165 | 75 | 88 | 3 | 1,500 | 900 |
(寸法単位 mm)

NN-Bcz 鋳物ベース式
機種
|
地上高さ
|
地際径
|
先端径 | 重量 | 分割数 | 基礎寸法 | ベース寸法 | アンカー寸法 | |||||
H
|
ΦD1
|
ΦD2
|
Kg | N | h | □W | i | ΦC | □P | Φd | L | K | |
6NN-
Bcz
|
6,000
|
90
|
75
|
23 | 2 | 1,000 | 400 | 250 | 290 | 174 | M16 | 450 | 60 |
7NN-
Bcz
|
7,000
|
120
|
75
|
28 | 2 | 1,000 | 500 | 285 | 370 | 220 | M20 | 500 | 75 |
8NN-
Bcz
|
8,000
|
120
|
75
|
30 | 2 | 1,000 | 500 | 285 | 370 | 220 | M20 | 500 | 75 |
9NN-
Bcz
|
9,000
|
120
|
75
|
38 | 2 | 1,000 | 600 | 285 | 370 | 220 | M20 | 500 | 75 |
10NN-Bcz | 10,000 | 120 | 75 | 40 | 2 | 1,000 | 600 | 285 | 370 | 220 | M20 | 500 | 75 |
11NN-Bcz | 11,000 | 120 | 75 | 47 | 3 | 1,000 | 600 | 285 | 370 | 220 | M20 | 500 | 75 |
12NN-Bcz | 12,000 | 165 | 75 | 58 | 3 | 1,000 | 700 | 430 | 500 | 300 | M24 | 600 | 100 |
13NN-Bcz | 13,000 | 165 | 75 | 60 | 3 | 1,500 | 900 | 430 | 500 | 300 | M30 | 700 | 120 |
14NN-Bcz | 14,000 | 165 | 75 | 80 | 3 | 1,500 | 900 | 430 | 500 | 300 | M30 | 700 | 120 |
15NN-Bcz | 15,000 | 165 | 75 | 82 | 3 | 1,500 | 900 | 430 | 500 | 300 | M30 | 700 | 120 |
(寸法単位 mm)


![幟ポール[Nタイプ]](https://image.jimcdn.com/app/cms/image/transf/dimension=285x10000:format=jpg/path/s1454947f357eb2c1/image/if218c510a56399cb/version/1372149245/%E5%B9%9F%E3%83%9D%E3%83%BC%E3%83%AB-n%E3%82%BF%E3%82%A4%E3%83%97.jpg)
オプション

製品仕様
■頭部が風の向きによって360度回転する機構。
■埋め込み式、ベース式以外に貫通ボルト式にもカスタム対応可能。
幟ポール[Sタイプ]
爽快感があるSタイプは、使いやすく、いきいきとした活気や賑わいのイメージを作ります。
NG-Uz 埋込式
機種
|
地上高さ
|
根本径
|
先端径 | 重量 | 分割数 | 基礎寸法 | |
H
|
ΦD1
|
ΦD2
|
Kg | N | h | w | |
5NS-Uz
|
5,000
|
90
|
75
|
14 | - | 500 | 400 |
6NS-Uz
|
6,000
|
90
|
75
|
19 | 2 | 1,000 | 400 |
7NS-Uz
|
7,000
|
120
|
75
|
25 | 2 | 1,000 | 500 |
8NS-Uz
|
8,000
|
120
|
75
|
27 | 2 | 1,000 | 500 |
(寸法単位 mm)

NS-Bcz 鋳物ベース式
機種
|
地上高さ
|
地際径
|
先端径 | 重量 | 分割数 | 基礎寸法 | ベース寸法 | アンカー寸法 | |||||
H
|
ΦD1
|
ΦD2
|
Kg | N | h | □W | i | ΦC | □P | Φd | L | K | |
5NS-Bcz
|
5,000
|
90
|
75
|
13 | - | 500 | 400 | 250 | 290 | 174 | M16 | 450 | 60 |
6NS-Bcz
|
6,000
|
90
|
75
|
17 | 2 | 1,000 | 400 | 250 | 290 | 174 | M16 | 450 | 60 |
7NS-Bcz
|
7,000
|
120
|
75
|
22 | 2 | 1,000 | 500 | 285 | 370 | 220 | M20 | 500 | 75 |
8NS-Bcz
|
8,000
|
120
|
75
|
24 | 2 | 1,000 | 500 | 285 | 370 | 220 | M20 | 500 | 75 |
(寸法単位 mm)


![幟ポール[Sタイプ]](https://image.jimcdn.com/app/cms/image/transf/dimension=284x10000:format=jpg/path/s1454947f357eb2c1/image/i3d90de2cf2996adc/version/1372149239/%E5%B9%9F%E3%83%9D%E3%83%BC%E3%83%AB-s%E3%82%BF%E3%82%A4%E3%83%97.jpg)
製品仕様
■L字バーは取り外し可能で、旗ポールとしても使用できる兼用設計。
